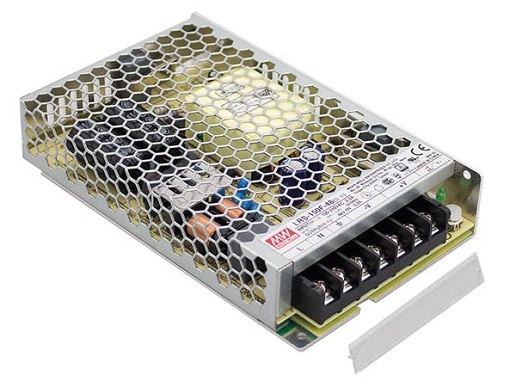

Omschrijving: |
- universele AC-ingang / volledig bereik
- koeling: natuurlijke convectie
- ledindicator aan/uit
- vooraf getest op 100 % vermogen
- bestand tegen 300 VAC spanningspiek gedurende 5 seconden
- geschikt voor hoge omgevingstemperaturen tot 70 °C
- voldoet aan 5G-trillingstest
- verbruik bij nullast < 0.5 W
- hoog rendement, lange levensduur, hoge betrouwbaarheid
- bescherming tegen: kortsluiting / overbelasting / overspanning
- compact en 1U laag profiel
- bedrijfshoogte max. 5000 m
- plastic cover voor aansluitblok meegeleverd:
TBC-07
Specificaties
- uitgang:
- DC-spanning: 12 V
- nominale stroom: 12.5 A
- stroombereik: 0-12.5 A
- nominaal vermogen: 150 W
- rimpel & ruis (max.): 150 mVp-p
- bereik spanningsregeling: 10.2-13.8 V
- spanningstolerantie: ± 1.0 %
- lijnregulatie: ± 0.5 %
- lastregulatie: ± 0.5 %
- start-, stijgtijd:
- 500 ms, 30 ms / 230 VAC
- 1200 ms, 30 ms / 115 VAC bij maximale belasting
- intervaltijd (typ.):
- 16 ms / 230 VAC
- 18 ms / 115 VAC bij maximale belasting
- ingang:
- spanningsbereik:
- 85-264 VAC
- 120-370 VDC
- bestand tegen 300 VAC spanningspiek gedurende 5 s
- frequentiebereik: 47-63 Hz
- rendement (typ.): 87.5 %
- AC-stroom (typ.):
- 2.8 A / 115 VAC
- 1.6 A / 230 VAC
- inschakelstroom (typ.): 60 A / 230 VAC (koude start)
- lekstroom: < 0.75 mA / 240 VAC
- beveiliging:
- overbelasting:
- 110-1450 % nominaal uitgangsvermogen
- type bescherming: 'hiccup mode', automatisch herstel nadat storing is opgeheven
- overspanning:
- 13.8-16.2 V
- type bescherming: 'hiccup mode', automatisch herstel nadat storing is opgeheven
- oververhitting: shut down o/p voltage, re-power on to recover
- omgeving:
- werktemperatuur: -30 tot +70 °C
- vochtigheidsgraad: 20-90 % RH niet-condenserend
- opslag: -40 tot +85 °C, 10-95 % RH
- temperatuurscoëfficiënt: ± 0.03 %/°C (0-50 °C)
- trilling: 10-500 Hz, 5G 10 min/1 cyclus, gedurende 60 min langs de X-, Y-, Z-as
- veiligheid & EMC:
- veiligheidsnormen: goedgekeurd volgens UL60950-1, TÜV EN60950-1
- isolatiespanning:
- ingang naar uitgang: 3.75 kVAC
- ingang naar aarde: 2 kVAC
- uitgang naar aarde: 1.25 kVAC
- isolatieweerstand: ingang naar uitgang, ingang naar aarde, uitgang naar aarde: 100 Mohm / 500 VDC / 25 °C / 70 % RH
- EMC-emissie: voldoet aan EN55022 (CISPR22) Class B; EN61000-3-2,-3
- EMC-immuniteit: voldoet aan EN61000-4-2,3,4,5,6,8,11; EN61000-6-2 (EN50082-2), niveau zware industrie, criteria A
- andere:
- MTBF: min. 648.600 u, MIL-HDBK-217F (25 °C)
- afmetingen (L x B x H): 159 x 97 x 30 mm
- gewicht: 0.48 kg
|
