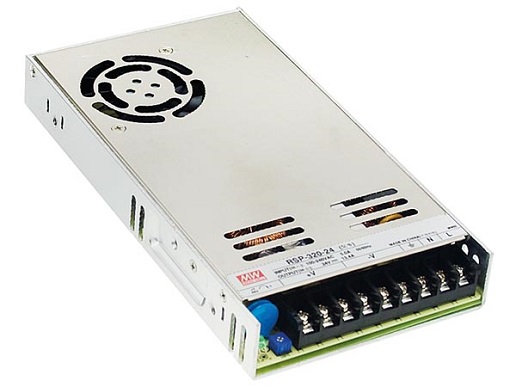

Omschrijving: |
- universele AC-ingang / volledig bereik
- geïntegreerde actieve PFC (arbeidsfactorcorrectie), PF > 0.95
- hoog rendement tot 90 %
- bescherming tegen: kortsluiting / overbelasting / overspanning / oververhitting
- luchtkoeling door ingebouwde ventilator met snelheidsregeling
- 1U laag profiel 30 mm
- optionele modellen met conformal coating
- ledindicator aan/uit
Specificaties
- uitgang:
- DC-spanning: 48 V
- nominale stroom: 7 A
- stroombereik: 0 - 7 A
- nominaal vermogen: 321.6 W
- rimpel & ruis (max.): 150 mVp-p
- bereik spanningsregeling: 40 - 52 V
- spanningstolerantie: +/- 1.0 %
- lijnregulatie: +/- 0.2 %
- lastregulatie: +/- 0.5 %
- start-, stijgtijd:
- 1500 ms, 50 ms / 230 VAC
- 3000 ms, 50 ms / 115 VAC bij maximale belasting
- intervaltijd (typ.): 8 ms bij maximale belasting 230 VAC / 115 VAC
- ingang:
- spanningsbereik:
- 88 - 264 VAC
- 124 - 370 VDC
- frequentiebereik: 47 - 63 Hz
- rendement (typ.): 89 %
- AC-stroom (typ.):
- 4 A / 115 VAC
- 2 A / 230 VAC
- inschakelstroom (typ.):
- 20 A / 115 VAC
- 40 A / 230 VAC
- lekstroom: < 1 mA / 240 VAC
- beveiliging:
- overbelasting:
- 105 - 135 % nominaal uitgangsvermogen
- type bescherming: 'hiccup mode', automatisch herstel nadat storing is opgeheven
- overspanning:
- 55 - 64 V
- type bescherming: uitgangsspanning wordt afgesloten, opnieuw inschakelen voor herstel
- oververhitting:
- 85 °C +/- 5 °C (TSW1) detectie op koelplaat van vermogenstransistor
- type bescherming: uitgangsspanning wordt afgesloten, automatisch herstel nadat de temperatuur gedaald is
- omgeving:
- werktemperatuur: -30 tot +70 °C
- vochtigheidsgraad: 20 - 90 % RH niet-condenserend
- opslag: -40 tot +85 °C, 10 - 95 % RH
- temperatuurscoëfficiënt: +/- 0.03 %/°C (0 - 50 °C)
- trilling: 10 - 500 Hz, 5G 10 min/1 cyclus, gedurende 60 min langs de X-, Y-, Z-as
- veiligheid & EMC:
- veiligheidsnormen: goedgekeurd volgens UL60950-1, TÜV EN60950-1
- isolatiespanning:
- ingang naar uitgang: 3 kVAC
- ingang naar aarde: 1.5 kVAC
- uitgang naar aarde: 0.5 kVAC
- isolatieweerstand: ingang naar uitgang, ingang naar aarde, uitgang naar aarde: 100 Mohm / 500 VDC / 25 °C / 70 % RH
- EMC-emissie: voldoet aan EN55022 (CISPR22) Class B; EN61000-3-2,-3
- EMC-immuniteit: voldoet aan EN61000-4-2,3,4,5,6,8,11; EN61000-6-2 (EN50082-2), niveau zware industrie, criteria A
- andere:
- MTBF: min. 206.500 u, MIL-HDBK-217F (25 °C)
- afmetingen (L x B x H): 215 x 115 x 30 mm
- gewicht: 0.9 kg
|
