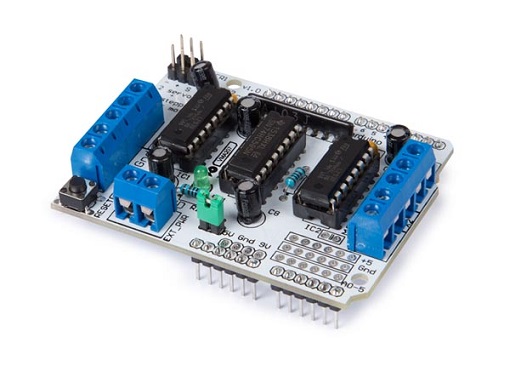

L293D MOTOR DRIVER (WPSH207)

Het shield bevat twee L293D drivers en een 74HC595 schuifregister. Het schuifregister breidt 3 pinnen van de Arduino uit tot 8 pinnen om de richting van de motoren aan te sturen. De OE (output enable) van de L293D is rechtstreeks aangesloten op de PWM-uitgangen van de Arduino.

Kenmerken

• 2 L293D-chips
• 4 H-bruggen
• 0.6 A per brug (1.2 A piekstroom)
• thermische beveiliging
• interne kickback beschermingsdiodes
• max. 4 bidirectionele DC-motoren
• max. 2 stappenmotoren
• pull-down weerstanden houden motoren uitgeschakeld tijdens het opstarten
• 2 voedingsaansluitingen voor aparte logic en motor
• schroefconnectoren voor motoren en voeding
• geschikt voor motoren van 4.5 VDC - 16 VDC
• 2 aansluitingen voor 5 V-servo's

Klik op deze link voor handleiding
