Alps 24 Pulse Mechanical Rotary Encoder

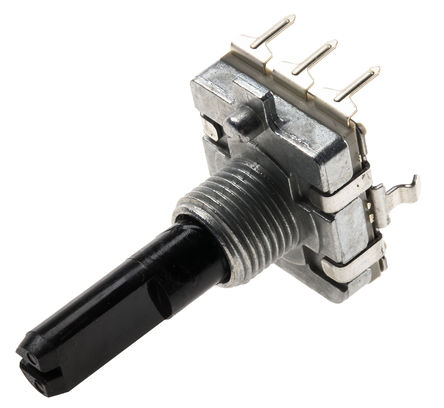

Alps EC12E24204A7

Fabrikantnummer: EC12E24204A7

Werking:

De rotaryswitch bezit twee schakelaars die zijn bevestigd tussen het middencontact en de buitenste aansluitingen. Verbindt de buitenste aansluitingen ieder met een weerstand aan de + voeding en de middelste aansluiting aan de massa. Bereken de weerstanden dusdanig dat er niet meer dan 0,5mA aan stroom vloeit.

Bij het draaien aan de as zal over de weerstanden een puls ontstaan met een onderling faseverschil van 90 graden. Men noemt dit de sinus en de cosinus. Uit het faseveschil is met een D flip-flop de draairichting te detecteren om bijvoorbeeld een Up/Down teller  Up of Down te laten tellen. De telpulsen zelf komen van één van de buitenste aansluitingen van de encoder .

Per omwenteling geeft deze encoder 24 pulsen.

Link naar de datasheet.
