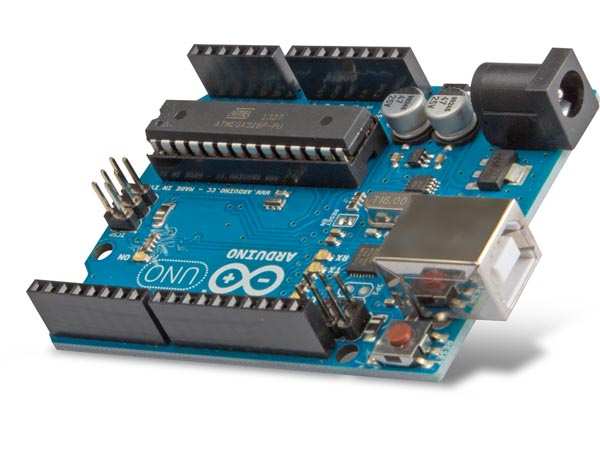

ARDUINO® UNO REV.3

De Arduino Uno is een microcontroller-board gebaseerd op de ATmega328. Volledige ondersteuning voor de microcontroller is aanwezig op het board: sluit het aan op een computer via USB of op een lichtnetadapter en u kunt aan de slag.

Nieuw aan de Uno ten opzichte van zijn voorgangers is dat de USB/serieel-driver van FTDI heeft plaatsgemaakt voor een ATmega16U2 (ATmega8U2 t/m versie R2), die geprogrammeerd is als USB/serieel-omzetter.

Kenmerken

• digitale I/O-pinnen: 14 (waarvan 6 inzetbaar als PWM-uitgang)
• analoge ingangen: 6
• inhoud: een 16 MHz-klokkristal, een UBS-aansluiting, een voedingsaansluiting, een ICSP-header en een resetknop

Specificaties

• voeding: 6-20 V max. (adapter niet meegelev.)
• microcontroller: ATmega328
• digitale I/O-pinnen: 14 (waarvan 6 inzetbaar als PWM-uitgang)
• DC-stroom per I/O-pin: 40 mA
• DC-stroom per 3.3 V-pin: 50 mA
• analoge ingangen: 6
• flashgeheugen: 32 KB (ATmega328) waarvan 0.5 KB voor de bootloader
• SRAM: 2 kB (ATmega328)
• EEPROM: 1 kB (ATmega328)
• kloksnelheid: 16 MHz
