Dip Switch 8 schakelaars

• aantal schakelaars: 8
• lengte: 21.32
• mechanische levensduur: min. 10000 omschakelingen per schakelaar
• elektrische levensduur: min. 5000 omschakelingen per schakelaar, 50mA / 24Vdc
• waarden:
  • niet schakelend: 100mA, 50Vdc
  • schakelend: 50mA, 24Vdc
• circuit: SPST
• materialen en afwerking:
  • huls: UL94-VO, PBT versterkt met glasvezel
  • basis: UL94-VO, PBT versterkt met glasvezel
  • hendels: UL94-VO, PBT versterkt met glasvezel
  • aansluitingen: fosforbrons met een verguld laagje van 3 micro inches op nikkel
  • afdichting: d.m.v. een film in polyester
• elektrische en mechanische specificaties:
  • contacten (carry):
    • (a): 50Vdc 100mA indien gesloten
    • (b): 24Vdc 50mA bij maak-en-verbreek
  • contactweerstand (bij stroom 100mA):
    • (a): aanvankelijk max. 30mohm
    • (b): 100mohm max. na levensduurtest
  • isolatieweerstand (bij 500Vdc): min 1000Mohm tussen aangrenzende aansluitingen
  • capaciteit: 5pF tussen aangrenzende aansluitingen
  • dilectrische sterkte: 500Vdc / 1 minuut
  • werktemperatuur: geen defecten indien gebruikt tussen -40°C en +70°C
  • shock: DIP schakelaars weerstaan aan zaagtandgolven van 20g 11ms, waarbij de contacten niet langer dan 10ms open staan
  • vibratie: MIL-STD-202F-methode 201A, frequentie : 10-55-10Hz/1 min., richting : X, Y, Z drie richtingen die loodrecht op elkaar staan. Geen mechanische schade of verandering van schakelaar stand tijdens of na het testen.

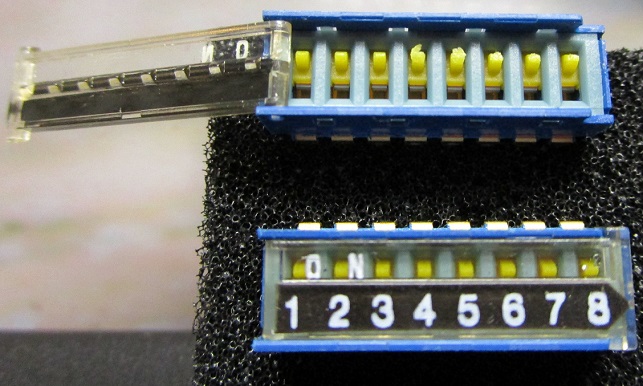

Wordt geleverd met nummering en doorzichtig afdekplaatje zodat niet per ongeluk een schakelaartje omgezet kan worden.
