Echostar dualband

Prachtige hoge band en lage band LNB.

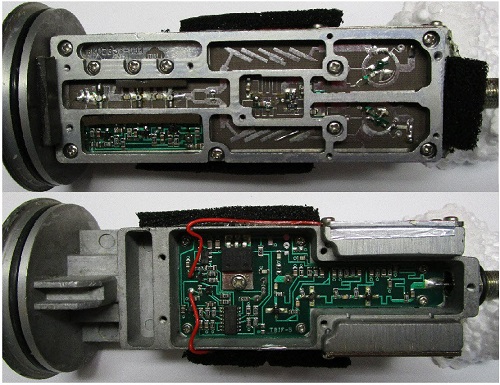

Inkomende signaal wordt met 3 fet’s versterkt en daarna uitgesplitst naar twee bandfilters. Achter deze bandfilters zijn aparte mixers geplaatst. De DRO oscillatoren zitten in de zijkant naast/boven de mixers. Deze zijn instelbaar met een schroefje aan de zijkant. De oscillatoren worden, afhankelijk van de gekozen band, via het rode draadje van 5volt voedingspanning voorzien.

De aluminium behuizing (niet op de foto) is, evenals het binnenwerk, in nieuwstaat.
