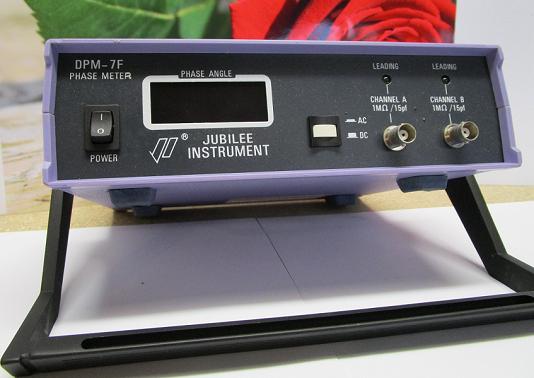

Digitale fase meter DPM-7F

De DPM-7F geeft het fase verschil weer tussen twee signalen van gelijke frequentie.

Op het 3,5 digit display wordt deze in graden van 0 tot 180 graden weergegeven in stappen van 0.1 graad. Dit wordt aangevuld met  LED indicator zodat de volle 360 graden wordt bestreken.

Het meetbereik strekt zich van 10Hz tot 100Khz.

Het ingangsignaal mag iedere symmetrische golfvorm hebben.

De inputspanning moet zijn tussen de 30mV en de 30Volt t/t

De bias spanning van het inputsignaal mag tot zo’n 50volt bedragen.

Onmisbaar bij het meten aan audio / laagfrequent filters.

Meet daarbij zeer nauwkeurig het looptijdverschil en dus de faseverschuivingen.

Faseverschuivingen en vooral kleine fase verschuivingen zijn met een oscilloscoop slecht of niet meetbaar.

Compleet Inclusief instructie manual.
