Welkom in de wereld van Low Power AM.
“AM’ is in de volksmond de benaming voor middengolf met een frequentie van 550 tot zo’n 1720KHz. In de jaren zeventig de omroepband met zeer populaire radiostations als Radio Veronica, Radio Noordzee, Radio Luxemburg en nog vele andere (Engelstalige) zenders.
Met de voortschrijdende techniek is er bij “de grote jongens” geen interesse meer voor middengolf en kan de hobbyist bij Telecom te Groningen een zendvergunning aanvragen. Met namen in Amerika was dit al langer populair en is er op internet dan ook veel te vinden onder LPAM Part15.
Zender eigenschappen
Frequentie: circa 850-1700kHz continue afstembaar.
Drift na aanzetten: kleiner dan 300Hz
Power Output: ca. 2 Watt draaggolf (8watt PEP)
Harmonische onderdrukking: 50dB of beter.
Antenne aansluiting: 1 maal hoogohmig
1 maal laagohmig
Modulatie: AM tot 200 procent met DCC
Modulatie type: High Power in de eindtrap.
Audio input: Mono of Stereo
Input impedantie: 10Kohm
Minimale insturing: 350mV effectief.
Audio connector: 2 maal RCA (tulp)
Audio bewerking: Filtering volgens de Optimod AM.
Ingebouwde limiter.
Voeding: 12volt of lichtnet met bijgeleverde adapter.
DIT IS EEN VOLLEDIG BOUWPAKKET VAN EEN VOLWAARDIGE ZENDER!
Antenne aansluiting
Deze zender heeft 2 antenne aansluitingen.
-
Een hoge impedantie uitgewerkt op een rode stekkerbus. Met een draadje van circa 3 meter heeft men een royaal bereik in en om het huis.
-
Een lage impedantie 50 tot 75 ohm. In een impedantie van 50 tot 75 ohm levert de zender ca. 2 watt draaggolf (8 watt PEP). Hier kan via een coaxkabel een echte buitenantenne op worden aangesloten. Ook kan men een lineair aansturen voor meer zendvermogen.
DCC
Dynamic Carrier Control vindt men eigenlijk alleen bij grote professionele omroepzenders.
De zender output wordt continue aangepast aan de sterkte van het audio.
Voordeel is dat men bij slechte ontvangst omstandigheden beter opvalt.

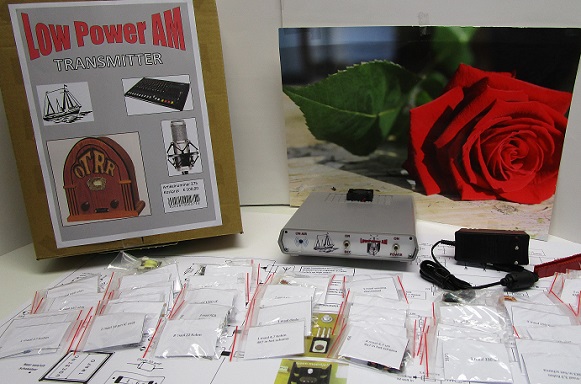

Wordt compleet geleverd met behuizing en lichtnet voeding 12volt 2,5 ampère.
Daar de componenten op een vast raster staan wordt een buigmal bijgeleverd.
Behuizing is voorzien van tekst en fraaie opdruk.
Vaak krijgen wij de vraag voor meer vermogen.
Een goede eindtrap om achter deze zender te plaatsen is de RM KL-405V
Met de 2 watt in, levert deze eindtrap ongeveer 280watt PEP.
Klik op deze link om naar de KL-405V te gaan
DIT IS GEEN PROJECT VOOR MENSEN ZONDER BOUW ERVARING!
Heeft u problemen met de bouw kunt U gebruik maken van onze service.
Stuur het pakket naar ons met vermelding van Uw adres en E-mail adres.
Vermeldt ook de eventuele zendfrequentie.
Wanneer er niet teveel aan mankeert herstellen wij kostenloos het probleem.
Voeg wel € 10,00 bij voor het terug sturen van het pakket.
|
