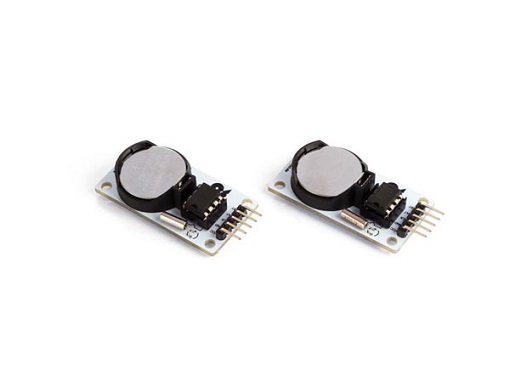

REAL-TIME KLOKMODULE DS1302 (VMA301)

De DS1302 trickle-charge tijdsmeting-chip bevat een real-time klok / kalender en 31 bytes statische RAM. Het communiceert met een microprocessor via een eenvoudige seriële interface. De real-time klok / kalender biedt informatie over seconden, minuten, uren, dag, datum, maand en jaar. Het einde van de maand wordt automatisch aangepast voor maanden met minder dan 31 dagen, inclusief correcties voor schrikkeljaren. De klok is actief in zowel de 24-uurs of 12-uurs formaat met een AM / PM-indicator.

Kenmerken

• manages all timekeeping functions: real-time clock counts seconds, minutes, hours, date of the month, month, day of the week, and year with leap year
• 31 x 8 battery-backed general-purpose RAM
• simple serial port interfaces to most microcontrollers: simple 3-wire interface
• TTL compatible: VCC = 5 V
• single-byte or multiple-byte (burst mode) data transfer for read or write of clock or RAM data
• low power operation extends battery backup run time: 2.0 V to 5.5 V full operation
• uses less than 300 nA at 2.0 V
• temperature range: 0°C to +70°C
