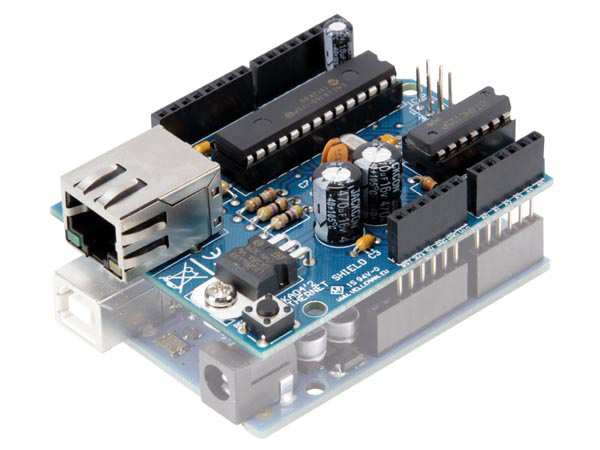

ETHERNET SHIELD (VMA04)

• gebaseerd op een Microchip ENC28J60-chip
• voorbeeldprogramma en bibliotheek te downloaden
• stapelbaar: kan gestapeld worden op andere shields
• grote gebruikersgemeenschap
• vereist 1 Arduino UNO™ (niet meegelev.)

Specificaties

• overdrachtsnelheid: tot 10 Mbps
• geïntegreerde MAC-controller
• 8 kB Transmit / Receive Packet Dual Port Buffer
• de MAC-controller ondersteunt zowel Unicast, Multicast als Broadcast-pakketten, heeft een programmeerbare patroon vergelijkings feature (tot 64-byte) in een packet op een gebruiker gedefinieerde offset en een programmeerbare inschakelfunctie op meerdere pakketformaten (Magic Packet, Unicast, Multicast, Broadcast, specifiek pakket of eender welk pakket)
• gebruikt de pinnen 10 en 2 op een Arduino UNO™ kaart. Het gebruikt ook de ICSP-aansluiting als een seriële verbinding met het shield om de I/O-pinnen vrij te maken.
• afmetingen: 80 x 55 x 30 mm / 3.15 x 2.16 x 1.18"
