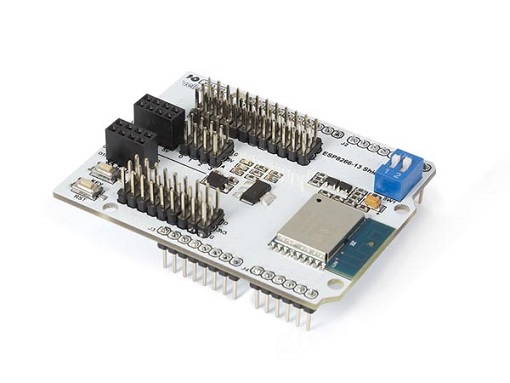

WIFI ESP-WROOM-02 (VMA205)

ESP-WROOM-02-shield voor Arduino met een voorgesoldeerde ESP8266-module en voeding, kortom een plug-and-play ESP8266-oplossing voor uw Arduino.

U kunt meteen beginnen met de ESP8266 in AT commando-modus of verschillende firmware (bv. NodeMCU) uploaden.

Alle GPIO-pinnen worden naar buiten gebracht om een header connector op aan te sluiten. Met online gebruikershandleiding.

Kenmerken

• normen voor draadloze netwerken 802.11 b / g / n
• STA / AP-modus-ondersteuningi
• TCP/IP-protocol
• ondersteunt standaard TCP/UDP server en client
• ondersteunt baudrate-configuratie: 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 74800 / 115200 bps
• ondersteunt databits: 5 / 6 / 7 / 8 bits
• ondersteunt stopbits: 1/2 bit
• compatibel met Arduino Uno, Mega
• Arduino pinout: 2/3/4/5/6/7/8/9/10/11/12/13
• ESP8266 GPIO pinout: 0/2/4/5/9/10/12/13/14/15/16 / ADC / EN / * UART TX / UART RX
• KEY-knop: modusconfiguratie
• 2-polige DIP-schakelaar: schakelen tussen Arduino en ESP8266

Klik op deze link voor handleiding.
